STANDARD (CLASSIC)

Трубы серии STANDARD предназначены для создания систем питьевого водоснабжения в обычных условиях. Помимо механических свойств ВЧШГ, трубы STANDARD производства Saint-Gobain PAM разработаны со значительным запасом прочности, существенно превышающим требования эксплуатации. Эти трубы способны не только длительное время выдерживать жесткие режимы работы, но и противостоять перегрузкам и гидравлическим ударам без ущерба для конструкции.

Внешнее покрытие трубы состоит из металлического цинкового покрытия (200 г/м2) и слоя битумной краски, и обеспечивает защиту труб благодаря гальваническому эффекту. Опыт показывает пригодность такого покрытия для большинства типов грунта.

Внутренне покрытие состоит из слоя цементно-песчаного раствора, наносимого центробежным способом. Обладая малым коэффициентом шероховатости, это покрытие улучшает характеристики потока, снижает потери напора и предохраняет жидкость от контакта с металлом. Все материалы, вступающие в контакт с водой, соответствуют наиболее жестким требованиям существующих норм и стандартов.

Для агрессивных грунтов и сред Saint-Gobain PAM предлагает покрытия TT PUX и TT PE.
Для мягкой или агрессивной воды – внутреннее покрытие PUR.
Также возможна поставка теплоизолированных труб с покрытием ISOPAM.
Подробную информацию об этих покрытиях можно получить в разделе «Специальные покрытия».

Технические характеристики: Standard (Classic)
DN 60…2000
Корпус ВЧШГ
Внешнее покрытие Цинковое покрытие + битумная краска
Внутреннее покрытие Цементно-песчаное покрытие
Область применения Питьевое водоснабжение

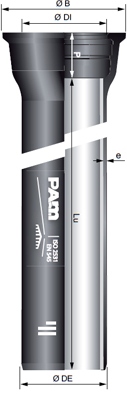

Трубы с соединением Standard Ду 60...2000

ДУ, мм Рабочая длина Lu, м Гладкий конец трубы
∅DE, мм
Раструб
∅В, мм
Средняя метрическая маса, кг/мп Допустимое рабочее давление PFA,бар
60 6 77 145 11.5 64
80 6 98 168 15 64
100 6 118 189 18.5 64
125 6 144 216 243 64
150 6 170 243 27.5 64
200 6 222 296 37 62
250 6 274 353 48 54
300 6 326 410 61 49
350 6 429 517 95.5 45
400 6 429 517 95.5 42
450 6 480 575 113 40
500 6 532 630 131 38
600 6 635 739 170 36
700 7 738 863 218 34
800 7 842 974 267 32
900 7 945 1082 320 31
1000 7-8.27 1048 1191 378 30
1100 8.27 1151 1300 441 29
1200 8.26 1255 1412 506 28
1400 8.19 1462 1592 694 28
1500 8.18 1565 1710 779 27
1500 8.18 1565 1710 779 27
1600 8.18 1668 1710 779 26
1800 8.17 1875 2032 1058 26
2000 8.13 2082 2253 1262 26

Максимально допустимое рабочее давление (PMA): PMA = 1,2 PFA
Допустимое испытательное давление (PEA): PEA = PMA + 5 бар

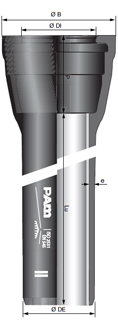

Трубы с усиленными раструбными соединениями Standard Vi, Standard Ve, UIVERSAL Vi, UNIVERSAL Ve, PAMLOCK Ду 60…2000

ДУ, мм Рабочая длина Lu, м Гладкий конец трубы ∅DE, мм Раструб ∅В, мм Средняя метрическая маса, кг/мп
Допустимое рабочее давление PFA, бар
STD Vi
UNI Vi STD Ve UNI Ve PK
60 6 77 145 9.8 25
80 6 98 168 12.7 25 64
100 6 118 189 15.5 25 406464
125 6 144 216 19.2 25 40646077
150 6 170 242 23.6 25 40555571
200 6 222 296 33.1 16 40445065
250 6 274 353 43.5 16 38394559
300 6 326 410 55 16 25374053
350 6 378 463 82 14 25323851
400 6* 429 510 99 14 20303547
450 6* 429 510 99 14 20303547
500 6* 532 625 135 11 16303041
600 6* 635 740 185 10 16272737
700 7 738 863 218 252535
800 7 842 974 267 252535
900 7 945 1082 320 252525
1000 7 1048 1191 378 252535
1100 8.27 1151 1300 441 25
1200 8.26 1255 1412 506 252535
1400 8.14 1462 1620 694 2535
1500 8.13 1565 1758 779 2535
1600 8.12 1668 1868 868 2535
1800 8.10 1875 1950 1058 1624

6* 5.97 для UNI Ve и UNI Vi

Максимально допустимое рабочее давление (PMA): PMA = 1,2 PFA
Допустимое испытательное давление (PEA): PEA = PMA + 5 бар

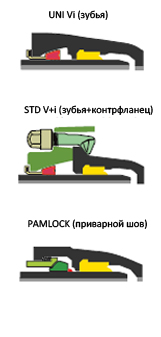

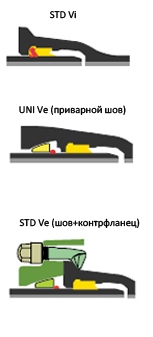

STD - раструбное соединение Standard;
STD Vi - усиленное раструбное соединение Standard Vi с зубьями;
UNI Vi- усиленное раструбное соединение UNIVERSAL Vi с зубьями;
STD Ve - усиленное соединение Standard Ve с приварным швом;
UNI Ve - усиленное раструбное соединение UNIVERSAL Ve с приварным швом;
STD Pk - усиленное раструбное соединение Standard PAMLOCK с приварным швом.
