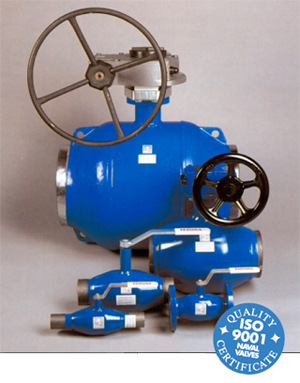

Полнопроходной шаровой кран
Полнопроходной шаровой кран NAVAL разработан согласно рекомендациям Ассоциации Теплоснабжения. Его можноиспользовать в теплоснабжении, в теплопроводах, в масляных трубопроводах и для бескислородной воды.
КОНСТРУКЦИЯ
Корпус и штуцеры сварены в единое целое.
Углеродно-тефлоновые уппотнительные прокладки, усиленные L-образными кольцами, стойки к износу, воздействию химикалий и загрязнений. Благодаря отполированному и отшлифованному шару, изготовленному из высококачественной стали, кран легок в работе и надежно служит и после многих лет эксплуатации.
Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом, кран имеет высокую плотность при низких и высоких перепадах давления. Противовылетающий шпиндель уплотнен двумя 0-образными кольцами, из которых верхнее заменяемо (в модификации DN 65-300 оба заменяемы).
Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также как уппотнительная поверхность. Начиная с модификации DN 65 шпиндель оборудован нержавеющей подшипниковой втулкой.
СВОЙСТВА
Ввиду очень малого гидравлического сопротивления полнопроходной кран имеет хорошую расходную характеристику. Даже при больших скоростях кавитации не возникает. Кран рассчитан на возникающие в теплосетях напряжения 300 N/mm2.
Кран не требует ухода, подтягивания или смазки. Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы. Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнить. Ручка крана съемная и ее можно переставить на 180 град.
Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.
Стойкость к давлению в функции температуры (не для пара)
 |

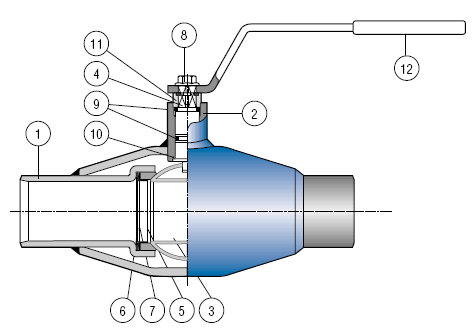

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| ПОЗ.
| НАИМЕНОВАНИЕ
| МАТЕРИАЛЫ
|
| 1. |
Корпус |
Кислотоупорная сталь |
St. 37.8 |
| 2. |
Втулка шпинделя |
Углеродистая сталь |
Fe 52 DP |
| 3. |
Шар |
Нержавеющая сталь |
AISI 304 |
| 4. |
Шпиндель |
Нержавеющая сталь |
AISI 303 |
| 5. |
Уплотнение |
Тефлон |
PTFE |
| 6. |
Тарельчатая пружина |
Закаленная сталь для изготовления пружин |
|
| 7. |
Опорное кольцо |
Нержавеющая сталь |
|
| 8. |
Крепежный винт |
Сталь |
|
| 9. |
О-образное кольцо |
Витон |
FPM |
| 10. |
Прокладка упл. |
Тефлон |
PTFE |
| 11. |
Ограничитель |
Литейная сталь |
AISI 304 |
| 12. |
Ручка |
Оцинкованная сталь |
|
|
Стойкость к давлению в функции температуры
(не для пара)
При заказе просим указать отдельно если
установка крана при температуре ниже -20°С
|

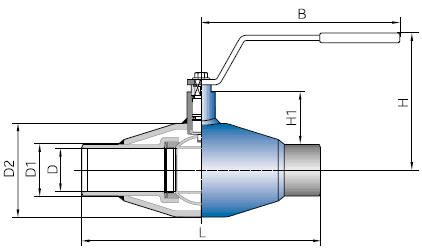

КРАН СВАРНОЙ С РУЧКОЙ
| DN
| PN
| НАВАЛ №
| L
| D
| D1
| D2
| H
| H1
| B
|
| 15 |
40 |
281 403 |
230 |
15 |
21,3 |
42,4 |
103 |
25 |
145 |
| 20 |
40 |
281 405 |
230 |
20 |
26,9 |
48,3 |
118 |
37 |
145 |
| 25 |
40 |
281 406 |
260 |
25 |
33,7 |
60,3 |
121 |
37 |
145 |
| 32 |
40 |
281 407 |
260 |
32 |
42,4 |
70,0 |
120 |
46 |
190 |
| 40 |
40 |
234 408 |
300 |
40 |
48,3 |
88,9 |
127 |
49 |
190 |
| 50 |
40 |
234 409 |
300 |
50 |
60,3 |
101,6 |
173 |
80 |
280 |
| 65 |
25 |
234 410 |
300 |
65 |
76,1 |
121,0 |
185 |
84 |
280 |
| 80 |
25 |
234 411 |
325 |
80 |
88,9 |
146,0 |
221 |
114 |
280 |
| 100 |
25 |
234 412 |
325 |
100 |
114,3 |
177,8 |
254 |
114 |
400 |
| 125 |
16 |
234 413 |
350 |
125 |
139,7 |
219,1 |
274 |
122 |
600 |
| 150 |
16 |
234 414 |
390 |
150 |
168,3 |
273,0 |
300 |
148 |
900 |
| 200 |
16 |
234 416 |
520 |
200 |
219,1 |
355,6 |
345 |
149 |
1200 |
| 125 |
25 |
234 453 |
350 |
125 |
139,7 |
219,1 |
274 |
122 |
600 |
| 150 |
25 |
234 454 |
390 |
150 |
168,3 |
273,0 |
300 |
148 |
900 |
| 200 |
25 |
234 456 |
520 |
200 |
219,1 |
355,6 |
345 |
149 |
1200 |

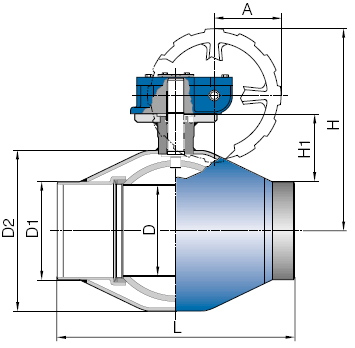

КРАН СВАРНОЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ
| DN
| PN
| НАВАЛ №
| L
| A
| D
| D1
| D2
| H
| H1
|
| 100 |
25 |
234 432 |
325 |
145 |
100 |
114,1 |
177,8 |
309 |
114 |
| 125 |
16 |
234 433 |
350 |
145 |
125 |
139,7 |
219,1 |
330 |
122 |
| 150 |
16 |
234 434 |
390 |
196 |
150 |
168,3 |
273,0 |
398 |
148 |
| 200 |
16 |
234 436 |
520 |
236 |
200 |
219,1 |
355,6 |
451 |
149 |
| 250 |
16 |
234 437 |
635 |
280 |
250 |
273,0 |
406,4 |
573 |
155 |
| 300 |
16 |
234 438 |
686 |
231 |
300 |
323,9 |
507,3 |
658 |
187 |
| 125 |
25 |
234 473 |
350 |
145 |
125 |
139,7 |
219,1 |
330 |
122 |
| 150 |
25 |
234 474 |
390 |
196 |
150 |
168,3 |
273,0 |
398 |
148 |
| 200 |
25 |
234 476 |
520 |
236 |
200 |
219,1 |
355,6 |
451 |
149 |
| 250 |
25 |
234 477 |
635 |
280 |
250 |
273,0 |
406,4 |
572 |
155 |
| 300 |
25 |
234 478 |
686 |
231 |
300 |
323,9 |
507,3 |
658 |
187 |

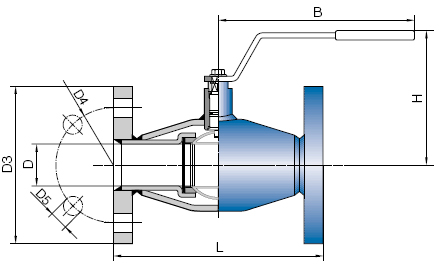

КРАН ФЛАНЦЕВЫЙ С РУЧКОЙ
| DN
| PN
| НАВАЛ №
| L DIN 3202
| D
| D3
| D4
| D5
| H
| B
|
| 15 |
40 |
281 503 |
130/F1 |
15 |
95 |
65 |
14 |
103 |
145 |
| 20 |
40 |
281 505 |
150/F1 |
20 |
105 |
75 |
14 |
118 |
145 |
| 25 |
40 |
281 506 |
160/F1 |
25 |
115 |
85 |
14 |
121 |
145 |
| 32 |
40 |
281 507 |
180/F1 |
32 |
140 |
100 |
18 |
120 |
190 |
| 40 |
40 |
235 508 |
200/F1 |
40 |
150 |
110 |
18 |
127 |
190 |
| 50 |
40 |
235 509 |
230/F1 |
50 |
165 |
125 |
18 |
173 |
280 |
| 65 |
16 |
235 510 |
290/F1 |
65 |
185 |
145 |
18 |
185 |
280 |
| 80 |
16 |
235 511 |
310/F1 |
80 |
200 |
160 |
18 |
221 |
280 |
| 100 |
16 |
235 512 |
300/F5 |
100 |
220 |
180 |
18 |
254 |
400 |
| 125 |
16 |
235 513 |
325/F5 |
125 |
250 |
210 |
18 |
274 |
600 |
| 150 |
16 |
235 514 |
400/F6 |
150 |
285 |
240 |
22 |
300 |
900 |
| 200 |
16 |
235 516 |
550/F7 |
200 |
340 |
295 |
22 |
345 |
1200 |
| 65 |
25 |
235 570 |
290/F1 |
65 |
185 |
145 |
18 |
185 |
280 |
| 80 |
25 |
235 571 |
310/F1 |
80 |
200 |
160 |
18 |
221 |
280 |
| 100 |
25 |
235 572 |
300/F5 |
100 |
235 |
190 |
22 |
254 |
400 |
| 125 |
25 |
235 573 |
325/F5 |
125 |
270 |
220 |
26 |
274 |
600 |
| 150 |
25 |
235 574 |
400/F6 |
150 |
300 |
250 |
26 |
300 |
900 |
| 200 |
25 |
235 576 |
550/F7 |
200 |
360 |
310 |
26 |
345 |
1200 |

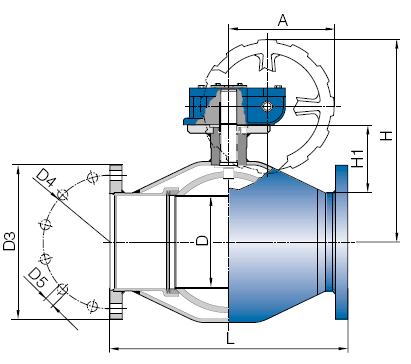

КРАН ФЛАНЦЕВЫЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ
| DN
| PN
| НАВАЛ №
| L DIN 3202
| D
| D
| D3
| D4
| D5
| H
| H1
|
| 100 |
16 |
235 532 |
300/F5 |
145 |
100 |
220 |
180 |
18 |
309 |
114 |
| 125 |
16 |
235 533 |
325/F5 |
145 |
125 |
250 |
210 |
18 |
330 |
122 |
| 150 |
16 |
235 534 |
400/F6 |
196 |
150 |
285 |
240 |
22 |
398 |
148 |
| 200 |
16 |
235 536 |
550/F7 |
236 |
200 |
340 |
295 |
22 |
451 |
149 |
| 250 |
16 |
235 537 |
650/F7 |
280 |
250 |
405 |
355 |
26 |
572 |
155 |
| 300 |
16 |
235 538 |
850/F1 |
231 |
300 |
460 |
410 |
26 |
658 |
187 |
| 100 |
25 |
235 593 |
300/F5 |
145 |
100 |
235 |
190 |
22 |
309 |
114 |
| 125 |
25 |
235 593 |
325/F5 |
145 |
125 |
270 |
220 |
26 |
330 |
122 |
| 150 |
25 |
235 594 |
400/F6 |
196 |
150 |
300 |
250 |
26 |
398 |
148 |
| 200 |
25 |
235 596 |
550/F7 |
236 |
200 |
360 |
310 |
26 |
451 |
149 |
| 250 |
25 |
235 537 |
650/F7 |
280 |
250 |
425 |
370 |
30 |
572 |
155 |
| 300 |
25 |
235 598 |
850/F1 |
231 |
300 |
485 |
430 |
30 |
658 |
187 |
ФЛАНЦЫ: SFS 2123, DIN 2501, ISO 2084, S3 335
КОНСТРУКТИВНАЯ: DIN 3202/F
ТАБЛИЦА ВЫБОРА ПРИВОДОВ
| DN
| PN
| Пневматические с пружинным возвратом RC
| Пневматические 2-функционные RC
| Электрические Аума
| Электрические Бернард
|
| 15 |
40 |
RC210-SR |
RC210-DA |
SG05-11 |
Z3 |
| 20 |
40 |
RC220-SR |
RC210-DA |
SG05-11 |
Z3 |
| 25 |
40 |
RC220-SR |
RC210-DA |
SG05-11 |
Z3 |
| 32 |
40 |
RC230-SR |
RC220-DA |
SG05-11 |
OA6 |
| 40 |
40 |
RC230-SR |
RC220-DA |
SG05-11 |
OA6 |
| 50 |
40 |
RC240-SR |
RC220-DA |
SG05-11 |
OA8 |
| 65 |
25 |
RC240-SR |
RC230-DA |
SG05-11 |
OA8 |
| 80 |
25 |
RC250-SR |
RC240-DA |
SG07-22 |
OA18 |
| 100 |
25 |
RC260-SR |
RC240-DA |
SG07-22 |
AS50 |
| 125 |
16 |
RC270-SR |
RC260-DA |
SG10-45 |
AS50 |
| 150 |
16 |
RC270-SR |
RC260-DA |
SG12-63 |
AS100 |
| 200 |
16 |
RC280-SR |
RC270-DA |
SA07.1-GSM100,3/VZ4.3 |
AS200 |
| 250 |
16 |
|
RC280-DA |
SA07.5-GSM125,3/VZ4.4 |
ASM1+RS600 |
| 300 |
16 |
|
|
SA07.5-GSM160/GZ14 |
ASM2+RS1825 |
Электроприводы можно поставлять с одно- или трехфазным электромотором.
ТАБЛИЦА ВЕЛИЧИН KB КВ=м3/ч
| Размер |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
250 |
| Величина кв |
20 |
41 |
66 |
87 |
138 |
210 |
560 |
890 |
1490 |
2780 |
4530 |
9230 |
15810 |
25450 |
|
|
|
