Кран для подземной укладки

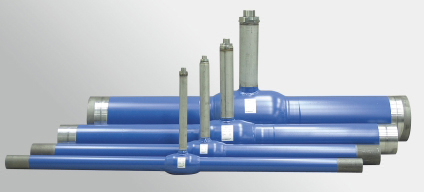

Шаровые краны NAVAL с удлиненным шпинделем предназначены для подземной установки в системах тепловых сетей от ТЭЦ. Шаровые краны с удлиненным шпинделем соответсвуют стандарту ГОСТ 12.2.063 - 81, ГОСТ 21345 -78 и прошли типовые испытания в соответствии с вышеуказанными стандартами.
СВОЙСТВА
- Двойное уплотнение штока - сверху одно заменяемое О-кольцо и снизу два О-кольца.
- Все внешние детали штока из нержавеющей стали - защита от коррозии, свободная высота изоляции
- Шток сухой - нет потери тепла
- Модульная конструкция - возможны специальные длины штока
- Указатель положения легко читается
- Управления крана через Т-образный ключ (-DN 150) или с планетарной передачей (DN 200-)
Все краны соответствуют требованиям директивы давления ЕС (97/23/EY) и изготовлены по категории № III. В процедуре проверки на соответствие используется модуль "Н". NAVAL OY имеет сертификаты "ISO 9001" по качеству и "ISO 14001" по охране окружающей среды.
Стойкость к давлению в функции температуры (не для пара)

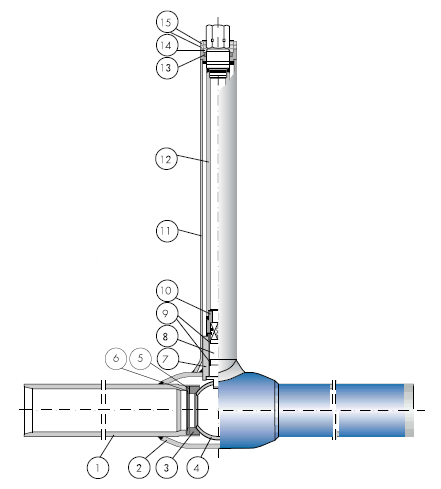

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| ПОЗ. |
НАИМЕНОВАНИЕ |
МАТЕРИАЛЫ |
| 1. |
патрубок |
Углеродистая сталь |
St 37.8 |
| 2. |
Корпус |
Углеродистая сталь |
St 37.8 |
| 3. |
Уплотнение |
Углеродный тефлон |
PTFE+C |
| 4. |
Шар |
Нержавеющая сталь |
AISI 304 |
| 5. |
Опорное кольцо |
Нержавеющая сталь |
AISI 430 |
| 6. |
Тарельчатая пружина |
Пружинная сталь |
|
| 7. |
Втулка штока |
Углеродистая сталь |
Fe 52 DP |
| 8. |
Шток |
Нержавеющая сталь |
AISI 303 |
| 9. |
О-кольца |
Витон |
FPM |
| 10. |
Адаптер |
Углеродистая сталь |
|
| 11. |
Защитная труба |
Нержавеющая сталь |
AISI 304 |
| 12. |
Удлинение штока |
Углеродистая сталь |
St 37.8 |
| 13. |
О-кольцо |
Витон |
FPM |
| 14. |
Опорная втулка |
Углеродный тефлон |
PTFE+C |
| 15. |
Штопор |
Нержавеющая сталь |
AISI 430 |
|
|
|
|
