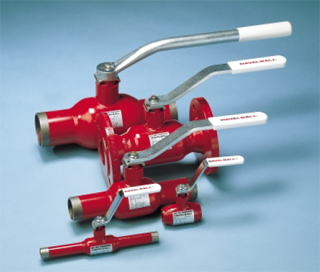

Шаровой кран для пара
Шаровой кран NAVALSTEAM с полимерным уплотнением специально разработан для применения в качестве запорного крана в сетях где имеется высокая температура. Его можно использовать в паровых и конденсатных сетях и в системах горячего масла.
КОНСТРУКЦИЯ
Корпус и штуцеры сварены в единое целое. Полимерные уплотнительные прокладки, усиленные L-образными кольцами, стойки к износу, воздействию химикалий и загрязнений. Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно служит и после многих лет эксплуатации.
Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом кран имеет высокую плотность при низких и высоких перепадах давления. Противовылетающий шпиндель уплотнен двумя О-образными кольцами из графита. Уплотнение шпинделя можно подтягивать. Бронзовая прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность.
Все краны соответствуют требованиям директивы давления ЕС (97/23/EY) и изготовлены по категории № III. В процедуре проверки на соответствие используется модуль "Н". NAVAL OY имеет сертификаты "ISO 9001" по качеству и "ISO 14001" по охране окружающей среды.
СВОЙСТВА
• Кран не требует ухода, подтягивания или смазки. Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.
• Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнить.
• Ручка крана съемная и ее можно переставить на 180 град.
• Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.
• Приводной механизм легко установить даже после монтажа крана. Плотность соответствует стандарту ISO 5208.
• Стойкость к давлению в функции температуры
 |

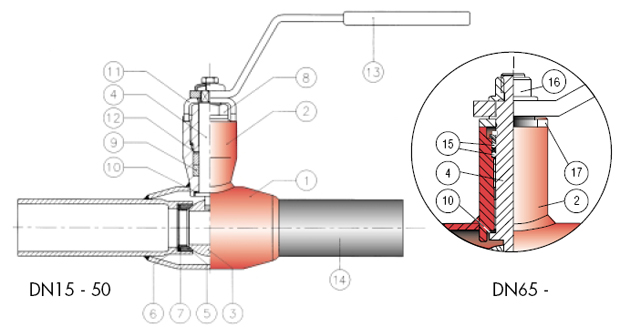

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| ПОЗ
| НАИМЕНОВАНИЕ
| МАТЕРИАЛЫ
|
| 1. |
Корпус |
Углеродистая сталь |
St 37.8 |
| 2. |
Втулка шпинделя |
Углеродистая сталь |
Fe 52 DP |
| 3. |
Шар |
Нержавеющая сталь |
AISI 304 |
| 4. |
Шпиндель |
Нержавеющая сталь |
AISI 431 |
| 5. |
Уплотнение |
Полимер |
|
| 6. |
Тарельчатая пружина |
Углеродистая сталь |
|
| 7. |
Опорное кольцо |
Нержавеющая сталь |
|
| 8. |
Уплотнительная втулка |
Нержавеющая сталь |
AISI 303 |
| 9. |
Уплотнение |
Графит |
|
| 10. |
Прокладка |
Бронза |
|
| 11. |
Ограничитель |
Нержавеющая сталь |
AISI 304 |
| 12. |
Прокладка |
Бронза |
|
| 13. |
Ручка |
Оцинкованная сталь |
|
|
Стойкость к давлению в функции температуры
(не для пара)
При заказе просим указать отдельно если
установка крана при температуре ниже -20°С
|

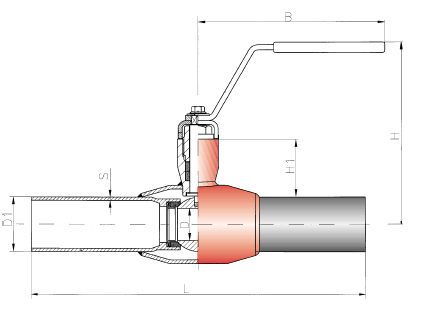

PN 40, КРАН СВАРНОЙ С РУЧКОЙ
| DN
| NAVAL NO
| L
| D
| D1
| H
| B
| S
| H1
| BEC
|
| 15 |
274 403 |
230 |
10 |
21,3 |
118 |
145 |
2,0 |
32 |
0.6 |
| 20 |
274 405 |
230 |
15 |
26,9 |
122 |
145 |
2,3 |
33 |
0.8 |
| 25 |
274 406 |
230 |
20 |
33,7 |
140 |
145 |
2,6 |
46 |
1.1 |
| 32 |
274 407 |
260 |
45 |
42,4 |
142 |
145 |
2,6 |
46 |
1.5 |
| 40 |
274 408 |
260 |
32 |
48,3 |
145 |
280 |
2,6 |
50 |
2.5 |
| 50 |
274 409 |
300 |
40 |
60,3 |
150 |
280 |
2,9 |
51 |
3.4 |

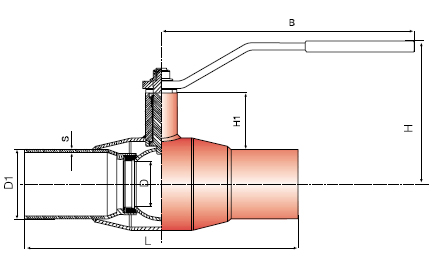

PN 25
| DN
| NAVAL NO
| L
| D
| D1
| H
| B
| S
| H1
| BEC
|
| 65 |
274 410 |
300 |
20 |
76,1 |
191 |
400 |
2,9 |
63 |
5.2 |
| 80 |
274 411 |
300 |
65 |
88,9 |
103 |
400 |
3,2 |
69 |
6.8 |
| 100 |
274 412 |
325 |
80 |
114,3 |
218 |
400 |
3,6 |
72 |
9.5 |
|
|
|
|
