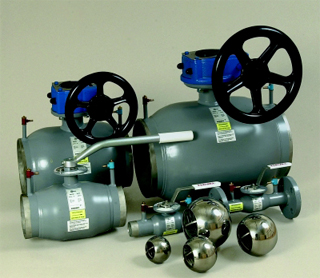

Регулирующий кран из нержавеющей стали

Кран предназначен для регулировки потока рабочей среды в отопительных, охладительных и вентиляционных системах (трубопроводах).

КОНСТРУКЦИЯ

Кран имеет новую запатентованную конструкцию для улучшения расходной характеристики. Специальные пластины внутри шара способствуют оптимальной регулировке. Новая конструкция применяется в размерах DN-40-300. Корпус и штуцеры сварены в единое целое. Углеродно-тефлоновые уплотнительные прокладки усиленные О-образными кольцами, стойки к износу, воздействию хемикалий и загрязнений.

Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно работает и после многих лет эксплуатации. Противовылетающий шпиндель уплотнён двумя О-образными кольцами, из которых верхнее заменяемо (в модификациях DN 65-150 . Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность.

Начиная с модификации DN 65 шпиндель дополнительно оборудован нержавеющей подшипниковой втулкой.Имеются следующие сертификаты: Сертификат соответствия ГОСТ Р, Разрешение Госгортехнадзора, ИСО 9001, ИСО 14001.




СВОЙСТВА

Конструкция Navaltrim способствует сочетанию линеарности и высокой четкости с широким диапазоном регулировки. В полностью открытом положении кран имеет очень низкое сопротивление, а за счет специальных внутрешаровых пластин четкая регулировка возможна даже при высоких перепадах давления, практически без турбулентности и кавитации.

В результате отводы измерения перепада давления дают четкую информацию. Кран не требует ухода, его не надо подтягтвать или смазывать. Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы. Высокий шпиндель совместно с округлой внешней формой крана делают изоляционные работы легко выполнимыми. Ручка крана съемная и при необходимости её можно переставить на 180 градусов. Кран снабжен четкой шкалой регулировки и краны, снабженные ручкой фиксируются в заданном режиме.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

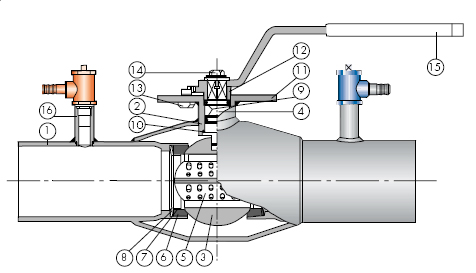

Поз. Наименование Материалы
1. Корпус Углеродистая сталь 1.4404
2. Втулка шпинделя Углеродистая сталь 1.4404
3. Шар Нержавеющая сталь 1.4404
4. Шпиндель Нержавеющая сталь 1.4404
5. Регулирующие пластины Нержавеющая сталь 1.4404
6. Уплотнение Углеродный тефлон PTFE+GF
7. Опорное кольцо Нержавеющая сталь 1.4404
8. Пружина Сталь 1.4404
9. О-образное кольцо Витон FPM
10. Прокладка упл. Тефлон PTFE
11. Регулирующая пластина Углеродистая сталь 1.4404
12. Ограничитель Сталь 1.4016
13. Фиксатор регулировки Сталь 1.4404
14. Крепежный винт Сталь 1.4404
15. Ручка Оцинкованная сталь
16. Отводы Сталь 1.4404
Стойкость к давлению в функции температуры
(не для пара)

При заказе просим указать отдельно если
установка крана при температуре ниже -20°С

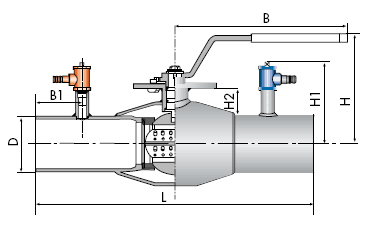

КРАН СВАРНОЙ С РУЧКОЙ


DN PN НАВАЛ № LVI NO L D H H1 H2 B B1 КГ
15 40 266 403 401 8002 230 21,3 103 71 18 145 50 1
20 40 266 405 401 8003 230 26,9 103 71 18 145 50 1
25 40 266 406 401 8004 260 33,7 116 79 22 145 50 1,6
32 40 266 407 401 8005 260 42,4 116 79 22 145 50 1,6
40 40 266 408 401 8006 260 48,3 111 82 29 188 50 2,3
50 40 266 409 401 8007 300 60,3 118 88 29 188 50 3,4
65 25 266 410 401 8008 300 76,1 150 120 50 277,5 40 4,7
80 25 266 411 401 8009 300 88,9 160 127 53 277,5 40 5,9
100 25 266 412 401 8010 325 114,3 175 139 47 278,5 40 7,9
125 16 266 413 401 8011 325 139,7 220 152 63 400 25 14,3
150 16 266 414 401 8012 350 168,3 240 167 68 600 25 20,9
200 16 266 416 401 8013 390 219,1 271 193 80 900 20 40
250 16 266 417 401 8014 520 273 345 219 104 1200 20 80

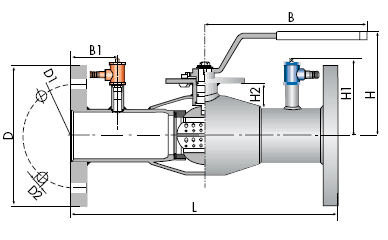

КРАН СВАРНОЙ С ВНУТРЕННЕЙ РЕЗЬБОЙ


DN PN НАВАЛ № LVI NO L D D1 D2 H H1 H2 B B1 КГ
15 40 266 503 401 8032 250 95 65 14 108 71 18 145 60 1,8
20 40 266 505 401 8033 250 105 75 14 103 71 18 145 60 2,0
25 40 266 506 401 8034 280 115 85 14 116 74 22 145 60 4,3
32 40 266 507 401 8035 280 140 100 18 116 79 22 145 60 5
40 40 266 508 401 8036 270 150 110 18 111 82 29 188 55 8
50 40 266 509 401 8037 310 165 125 18 118 88 29 188 55 10
65 16 266 510 401 8038 310 185 145 18 150 120 50 277,5 45 12
80 16 266 511 401 8039 310 200 160 18 160 127 53 277,5 45 15
100 16 266 512 401 8040 350 220 180 18 175 139 47 278,5 52 18
125 16 266 513 401 8041 360 250 210 18 230 152 63 400 42 26
150 16 266 514 401 8042 390 285 240 22 240 167 68 600 45 33
200 16 266 516 401 8043 500 340 295 22 271 193 80 900 20 50
250 16 266 517 401 8044 650 405 355 26 345 219 104 1200 20 100

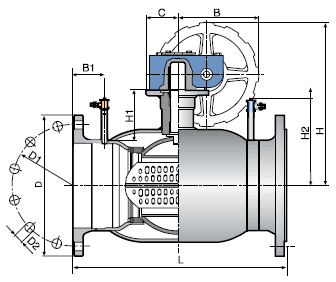

КРАН СВАРНОЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ


DN PN НАВАЛ № LVI NO L D H H1 H2 B B1 C КГ
125 16 266 433 401 8021 325 139,7 276 68 152 145 25 50 20
150 16 266 434 401 8122 350 168,3 297 74 167 145 25 50 25
200 16 266 436 401 8123 390 219,1 369 94 193 196 20 75 50
250 16 266 437 401 8124 520 273 451 122 219 236 20 100 100



КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ


DN PN НАВАЛ № LVI NO L D D1 D2 H H1 H2 B B1 C КГ
125 16 266 533 401 8051 360 250 210 18 276 68 152 145 42 50 30
150 16 266 534 401 8052 390 285 240 22 297 74 167 145 25 50 38
200 16 266 536 401 8052 500 340 295 22 369 94 193 196 20 75 50
250 16 266 537 401 8052 650 405 355 26 451 122 219 236 20 100 115
