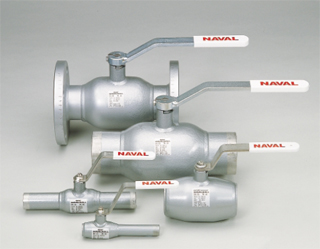

Шаровой кран из нержавеющей стали
Нержавеющие шаровые краны - NAVAL - предназначены для применения в качестве запорной арматуры. Краны выпускаются для работы при давлении PN от 16 до 40 и размером DN 10 - 250. Их можно применять для установки в трубопроводах различных технологических процессов: кислотно-щелочных трубах, в системах сжатого воздуха, в трубах для сырой и кислородо-содержащей воды и на различных объектах где требуется повышенная антикоррозионность.
КОНСТРУКЦИЯ:
Корпус и штуцеры сварены в единое целое. Углеродно-тефлоновые уплотнительные прокладки усиленные L - образными кольцами, стойки к износу, воздействию химикалий и загрязнений. Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно работает и после многих лет эксплуатации.
Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом кран имеет высокую плотность при низких и высоких перепадах давления. Противовылетающий шпиндель уплотнен двумя О-образными кольцами, из которых верхнее заменяемо (в модификаци DN 65-250 оба заменяемы).
Тефлоновая прокладка между шпинделем и
втулкой шпинделя работает также,
как уплотнительная поверхность.
Все краны соответствуют требованиям
директивы давления ЕС (97/23/EY) и
изготовлены по категории № III.
В процедуре проверки на соответствие
используется модуль «Н». NAVAL OY
имеет сертификаты ISO 9001 по
качеству и ISO 14001 по охране
окружающей среды.
СВОЙСТВА:
Кран не требует ухода, его не надо подтягивать или смазывать. Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.
Высокий шпиндель совместно с круглой внешней формой крана делают изоляционные работы легко выполнимыми. Ручка крана сьемная и ее можно переставить при надобности на 180 град. Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей. Приводной механизм легко устанавливать даже после монтажа крана.
Стойкость к давлению в функции температуры (не для пара)
При заказе просим указать отдельно если установка крана при температуре ниже -20°С
 |

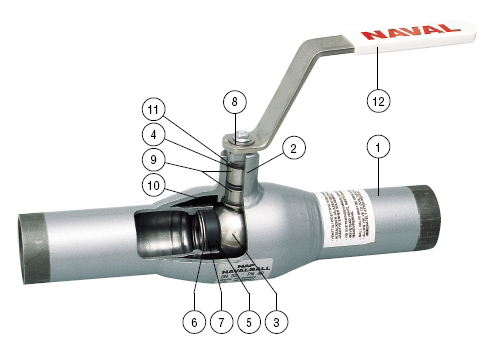

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| ПОЗ.
| НАИМЕНОВАНИЕ
| МАТЕРИАЛЫ
|
| 1. |
Корпус |
Кислотоупорная сталь |
AISI 316L |
| 2. |
Втулка шпинделя |
Кислотоупорная сталь |
AISI 316L |
| 3. |
Шар |
Кислотоупорная сталь |
AISI 316L |
| 4. |
Шпиндель |
Кислотоупорная сталь |
AISI 316 |
| 5. |
Уплотнение |
Тефлон |
PTFE |
| 6. |
Тарельчатая пружина |
Кислотоупорная сталь |
AISI 316 |
| 7. |
Опорное кольцо |
Кислотоупорная сталь |
AISI 316 |
| 8. |
Крепежный винт |
Нержавеющая сталь |
|
| 9. |
О-образное кольцо |
Витон |
FPM |
| 10. |
Прокладка упл. |
Тефлон |
PTFE |
| 11. |
Ограничитель |
Литейная сталь |
AISI 316 |
| 12. |
Ручка |
Ду10-50 нержавеющая сталь
Ду65-250 оцинкованная сталь |
|
Стойкость к давлению в функции температуры
(не для пара)
При заказе просим указать отдельно если
установка крана при температуре ниже -20°С
|

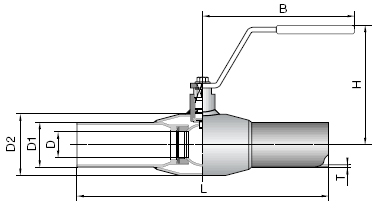

КРАН ПРИВАРНОЙ
| DN
| PN
| НАВАЛ №
| L
| D
| D1
| D2
| H
| B
| T
|
| 10 |
40 |
286 402 |
230 |
10 |
17,2 |
33,7 |
98 |
145 |
2,0 |
| 15 |
40 |
286 403 |
230 |
10 |
21,3 |
33,7 |
98 |
145 |
2,0 |
| 20 |
40 |
286 405 |
230 |
15 |
26,9 |
42,4 |
103 |
145 |
2,0 |
| 25 |
40 |
286 406 |
230 |
20 |
33,7 |
48,3 |
112 |
145 |
2,0 |
| 32 |
40 |
286 407 |
260 |
25 |
42,4 |
60,3 |
116 |
145 |
2,0 |
| 40 |
40 |
286 408 |
260 |
32 |
48,3 |
76,1 |
111 |
190 |
2,5 |
| 50 |
40 |
286 409 |
300 |
40 |
60,3 |
88,9 |
118 |
190 |
3,0 |
| 65 |
25 |
286 410 |
300 |
50 |
76,1 |
114,3 |
150 |
280 |
3,0 |
| 80 |
25 |
286 411 |
300 |
65 |
88,9 |
131 |
160 |
280 |
3,0 |
| 100 |
25 |
286 412 |
325 |
80 |
114,3 |
156 |
175 |
280 |
3,0 |
| 125 |
16 |
286 413 |
325 |
100 |
139,7 |
177,8 |
220 |
400 |
3,3 |
| 150 |
16 |
286 414 |
350 |
125 |
168,3 |
219,1 |
240 |
600 |
4 |
| 200 |
16 |
286 416 |
390 |
150 |
219,1 |
273 |
271 |
900 |
4,5 |
| 250 |
16 |
286 417 |
520 |
200 |
273 |
355,6 |
345 |
1200 |
6,35 |

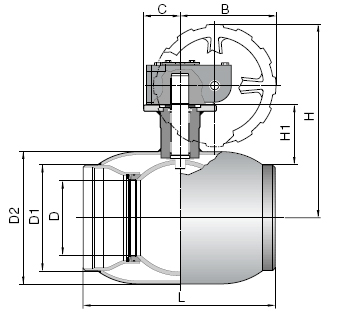

КРАН ПРИВАРНОЙ С РЕДУКТОРОМ
| DN
| PN
| НАВАЛ №
| L
| D
| D1
| D2
| H
| B
| С
| H1
|
| 125 |
16 |
286 433 |
325 |
100 |
139,7 |
177,8 |
276 |
145 |
50 |
68 |
| 150 |
16 |
286 434 |
350 |
125 |
168,3 |
219,1 |
297 |
145 |
50 |
74 |
| 200 |
16 |
286 436 |
390 |
150 |
219,1 |
273 |
369 |
196 |
75 |
94 |
| 250 |
16 |
286 437 |
520 |
200 |
273 |
355,6 |
451 |
236 |
100 |
122 |

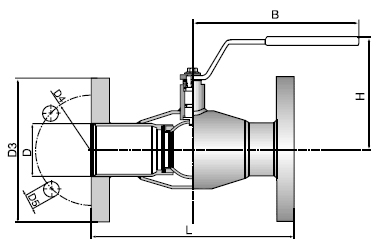

КРАН ФЛАНЦЕВЫЙ
| DN
| PN
| НАВАЛ №
| L
| D
| D3
| D4
| D5
| H
| B
|
| 15 |
40 |
286 553 |
130 |
10 |
95 |
65 |
14 |
98 |
145 |
| 20 |
40 |
286 555 |
150 |
15 |
105 |
75 |
14 |
103 |
145 |
| 25 |
40 |
286 556 |
160 |
20 |
115 |
85 |
14 |
112 |
145 |
| 32 |
40 |
286 557 |
180 |
25 |
140 |
100 |
18 |
116 |
145 |
| 40 |
40 |
286 558 |
200 |
32 |
150 |
110 |
18 |
111 |
190 |
| 50 |
40 |
286 559 |
230 |
40 |
165 |
125 |
18 |
118 |
190 |
| 65 |
16 |
286 560 |
270 |
50 |
185 |
145 |
18 |
150 |
280 |
| 80 |
16 |
286 561 |
280 |
65 |
200 |
160 |
18 |
160 |
280 |
| 100 |
16 |
286 562 |
300 |
80 |
220 |
180 |
18 |
175 |
280 |
| 125 |
16 |
286 563 |
325 |
100 |
250 |
210 |
18 |
220 |
400 |
| 150 |
16 |
286 564 |
350 |
125 |
285 |
240 |
22 |
240 |
600 |
| 20 |
16 |
286 566 |
400 |
150 |
340 |
295 |
22 |
271 |
900 |
| 250 |
16 |
286 567 |
530 |
200 |
405 |
355 |
26 |
345 |
1200 |

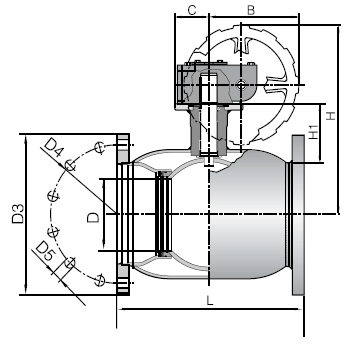

КРАН ФЛАНЦЕВЫЙ С РЕДУКТОРОМ
| DN
| PN
| НАВАЛ №
| L
| D
| D3
| D4
| D5
| H
| B
| С
| H1
|
| 125 |
16 |
286 593 |
325 |
100 |
250 |
210 |
18 |
276 |
145 |
50 |
68 |
| 150 |
16 |
286 594 |
350 |
125 |
285 |
240 |
22 |
297 |
145 |
50 |
74 |
| 200 |
16 |
286 596 |
390 |
150 |
340 |
295 |
22 |
369 |
196 |
75 |
94 |
| 250 |
16 |
286 597 |
520 |
200 |
405 |
355 |
26 |
451 |
236 |
100 |
122 |
ФЛАНЦЫ: SFS 2123, SS 335, DIN 2501, ISO 2084
КОНСТРУКТИВНАЯ ДЛИНА: DN15-50 DIN 3202/F1
DN65-200 DIN 3202/F5
DN250 DIN3202/F15
В РАЗМЕРАХ DN125-250 РЕКОМЕНДУЕМ ЗАКАЗЫВАТЬ КРАНЫ С РЕДУКТОРОМ

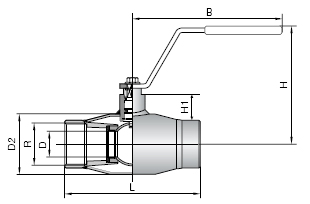

КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ
| DN
| PN
| НАВАЛ №
| L
| D
| R
| D2
| H
| B
|
| 10 |
40 |
286 152 |
75 |
10 |
R 3/8 |
33,7 |
98 |
145 |
| 15 |
40 |
286 153 |
85 |
10 |
R 1/2 |
33,7 |
98 |
145 |
| 20 |
40 |
286 155 |
100 |
15 |
R 3/4 |
42,4 |
103 |
145 |
| 25 |
40 |
286 156 |
115 |
20 |
R1 |
48,3 |
112 |
145 |
| 32 |
40 |
286 157 |
130 |
25 |
R 1 1/4 |
60,3 |
116 |
145 |
| 40 |
40 |
286 158 |
150 |
32 |
R 1 1/2 |
76,1 |
111 |
190 |
| 50 |
40 |
286 159 |
180 |
40 |
R 2 |
88,9 |
118 |
190 |

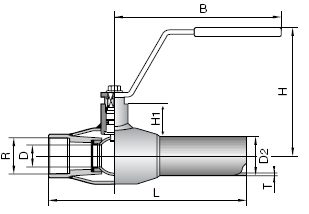

КРАН ПРИВАРНОЙ С ВНУТРЕННЕЙ РЕЗЬБОЙ
| DN
| PN
| НАВАЛ №
| L
| D
| R
| D2
| H
| B
| T
|
| 10 |
40 |
286 002 |
153 |
10 |
R 3/8 |
17,2 |
98 |
145 |
2,0 |
| 15 |
40 |
286 003 |
158 |
10 |
R 1/2 |
21,3 |
98 |
145 |
2,0 |
| 20 |
40 |
286 005 |
168 |
15 |
R 3/4 |
26,9 |
103 |
145 |
2,0 |
| 25 |
40 |
286 006 |
172 |
20 |
R 1 |
33,7 |
112 |
145 |
2,0 |
| 32 |
40 |
286 007 |
195 |
25 |
R 1 1/4 |
42,4 |
116 |
145 |
2,0 |
| 40 |
40 |
286 008 |
205 |
32 |
R 1 1/5 |
48,3 |
111 |
190 |
2,5 |
| 50 |
40 |
286 009 |
240 |
40 |
R 2 |
60,3 |
118 |
190 |
3,0 |
ТАБЛИЦА ВЫБОРА ПРИВОДОВ
| DN
| PN
| Пневматические с пружинным возвратом RC
| Пневматические 2-функционные RC
| Электрические Аума
| Электрические Бернард
|
| 10 |
40 |
RC210-SR |
RC210-DA |
SG03-11 |
Z3 |
| 15 |
40 |
RC210-SR |
RC210-DA |
SG03-11 |
Z3 |
| 20 |
40 |
RC210-SR |
RC210-DA |
SG03-11 |
Z3 |
| 25 |
40 |
RC220-SR |
RC210-DA |
SG03-11 |
Z3 |
| 32 |
40 |
RC220-SR |
RC210-DA |
SG03-11 |
Z3 |
| 40 |
40 |
RC230-SR |
RC220-DA |
SG04-11 |
OA6 |
| 50 |
40 |
RC230-SR |
RC220-DA |
SG04-11 |
OA6 |
| 65 |
25 |
RC240-SR |
RC220-DA |
SG05-11 |
OA8 |
| 80 |
25 |
RC240-SR |
RC230-DA |
SG05-11 |
OA8 |
| 100 |
25 |
RC250-SR |
RC240-DA |
SG07-22 |
AS18 |
| 125 |
16 |
RC260-SR |
RC240-DA |
SG07-22 |
AS50 |
| 150 |
16 |
RC270-SR |
RC260-DA |
SG10-45 |
AS50 |
| 200 |
16 |
RC270-SR |
RC260-DA |
SG12-63 |
AS100 |
| 250 |
16 |
RC280-SR |
RC270-DA |
SA07.1-GSM100,3/VZ4.3 |
AS200 |
| |
|
|
|
|
Электроприводы можно поставлять с одно- или трехфазным электромотором и также во взрывозащищенном исполнении по заказу.
ТАБЛИЦА ВЕЛИЧИН KB
| Размер
| DN
10-15
| DN
20
| DN
25
| DN
32
| DN
40
| DN
50
| DN
65
| DN
80
| DN
100
| DN
125
| DN
150
| DN
200
| DN
250
|
| Величина кв |
6 |
14 |
26 |
41 |
67 |
105 |
182 |
315 |
420 |
650 |
1070 |
1420 |
2620 |
|
|
|
