Кран для врезки в действующие сети

Шаровые краны NAVAL с удлиненным шпинделем предназначены для подземной установки в системах тепловых сетей от ТЭЦ. Шаровые краны с удлиненным шпинделем соответсвуют стандарту ГОСТ 12.2.063 - 81, ГОСТ 21345 -78 и прошли типовые испытания в соответствии с вышеуказанными стандартами.

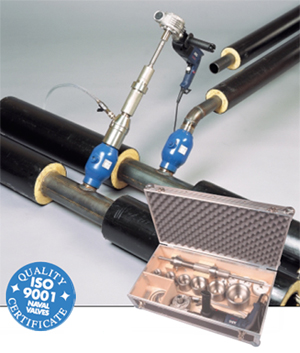

Преимущества отводящих кранов

  • полнопроходные цельносварные краны
  • позволяют присоединяться к действующим трубопроводам без их отключения независимо от времени года
  • т.к. не нужно опорожнятьт/сети, имеет место значительная экономия энергии, тепла, воды, ингибиторов д/водоподготовки
  • после устройства отвода кран может использоваться в качестве запорного
  • легкость и безопасность монтажных работ
  • монтажные работы без отключения теплосетей не мешают потребителям тепла
При выполнении отводов следует соблюдать отдельную инструкцию А/О Навал по осуществлению присоединений к трубопроводам.

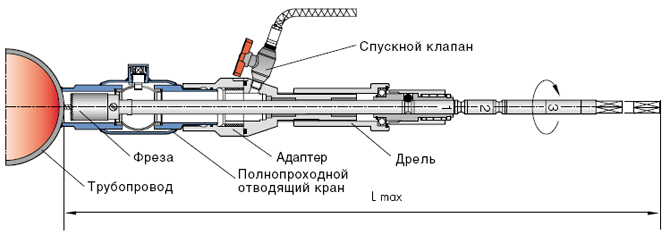

Основные операции при устройстве отводов

  1. На выбранном участке трубопровода удаляется изоляция
  2. Кран приваривается к трубопроводу
  3. К крану присоединяется дрель
  4. Выполняется присоединение по месту
  5. Закрывается кран и отсоединяется дрель
  6. Новый потребитель присоединяется к сети
NAVAL OY имеет сертификаты ISO 9001 по качеству и ISO 14001 по охране окружающей среды.

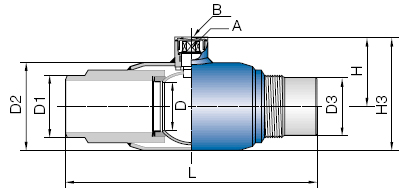

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

DN PN НАВАЛ № L D D1 D2 D3 H A 6k- B 6k- Фреза Ø H3 L max
25 40 281 486 209 25 36,5 60,3 33,7 45,0 9 22 24 74,7 1005
32 40 281 487 207 32 46,2 70,0 42,4 56,5 10 27 30 91,4 1015
40 40 281 488 226 40 52,1 76,1 48,3 62 10 27 38 107,3 985
50 40 281 489 262 50 64,5 88,9 60,3 76,5 15 32 48 127,3 1005
65 25 281 490 280 65 80,3 114,3 76,1 87,5 15 32 64 148,0 1025
80 25 281 491 312 80 94,5 139,7 88,9 101,5 15 36 76 174,5 1055
100 25 281 492 352 100 119,4 177,8 114,3 122,0 19 41 95 211,4 1100
125 25 281 493 365 125 151,7 219,1 137,9 143 19 41 121 252,5 1090
150 25 281 494 365 125 151,7 219,1 168,3 143 19 41 121 252,5 1095
