Шаровой кран для природного газа

Шаровой кран NAVAL для природного газа специально разработан в соответствии со стандартом по запорным кранам для трубопроводов природного газа.


КОНСТРУКЦИЯ

Корпус и штуцеры сварены в единое целое. Углеродно-тефлоновые уплотнительные прокладки, усиленные L-образными кольцами, стойки к износу, воздействию химикалий и загрязнений. Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно служит в течение многих лет эксплуатации.

Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом, кран имеет высокую плотность при низких и высоких перепадах давления. Противовылетающий шпиндель уплотнен двумя О-образными кольцами, из которых верхнее заменяемо (в модификации DN65-300 оба заменяемы).

Тефлоновая прокладка между шпинделем и втулкой шпинделя работает так же, как уплот-нительная поверхность. Начиная с модификации DN65, шпиндель оборудован нержавеющей подшипниковой втулкой.

Все краны соответствуют требованиям директивы давления ЕС (97/23/EY) и изготовлены по категории № III.

В процедуре проверки на соответствие используется модуль «Н». NAVAL OY имеет сертификаты ISO 9001 по качеству и ISO 14001 по охране окружающей среды.


СВОЙСТВА

• Кран не требует ухода, подтягивания или смазки.

• Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.

• Благодаря высокому шпинделю и внешней округлой форме крана изоляционные работы легко выполнимы.

• Ручка крана съемная, ее можно переставить на 180°.

• Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.

• Приводной механизм легко установить даже после монтажа крана.

• Стойкость к давлению в функции температуры (не для пара)

При заказе просим указать отдельно если установка крана при температуре ниже -20°С

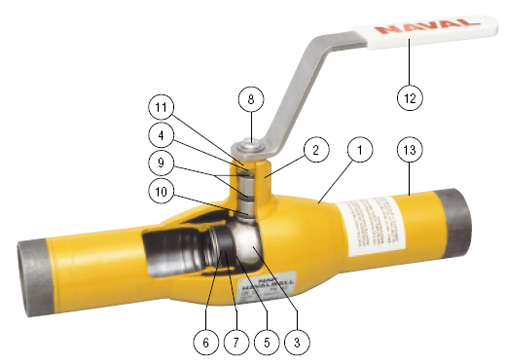

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

ПОЗ. НАИМЕНОВАНИЕ МАТЕРИАЛЫ
1. Корпус Углеродистая сталь St 37.8
2. Втулка шпинделя Углеродистая сталь Fe 52 DP
3. Шар Нержавеющая сталь AISI 304
4. Шпиндель Нержавеющая сталь AISI 303
5. Уплотнение Тефлон PTFE
6. Тарельчатая пружина Углеродистая сталь
7. Опорное кольцо Оцинкованная сталь
8. Крепежный винт Сталь
9. О-образное кольцо Витон FPM
10. Прокладка упл. Тефлон PTFE
11. Ограничитель Литейная сталь AISI 304
12. Ручка Оцинкованная сталь
Стойкость к давлению в функции температуры
(не для пара)

При заказе просим указать отдельно если
установка крана при температуре ниже -20°С

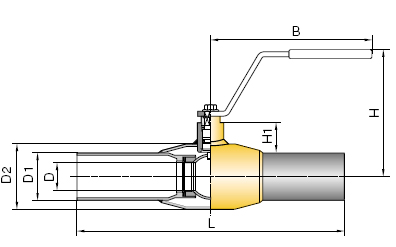

КРАН СВАРНОЙ С РУЧКОЙ


DN PN НАВАЛ № L D D1 D2 H B H1 КГ
10 40 28 402 230 10 17,2 33,7 98 145 22 0,5
15 40 28 403 230 10 21,3 33,7 98 145 22 0,5
20 40 28 405 230 15 26,9 42,4 103 145 23 0,7
25 40 28 406 230 20 33,7 48,3 118 145 34 1,0
32 40 28 407 260 25 42,4 60,3 121 145 33 1,4
40 40 28 408 260 32 48,3 70,0 120 190 43 1,8
50 40 28 409 300 40 60,3 88,9 127 190 44 2,6
65 25 28 410 300 50 76,1 101,6 170 280 62 4,4
80 25 28 411 300 65 88,9 121,0 185 280 68 5,6
100 25 28 412 325 80 114,3 146,0 210 280 101 8,4
125 16 28 413 325 100 139,7 177,8 253 400 101 13,4
150 16 28 414 350 125 168,3 219,1 273 600 107 18,0
200 16 28 416 390 150 219,1 273,0 300 900 123 36,3
250 16 28 417 520 200 273,0 355,6 315 1200 122 72,0

Рекомендуем привод с червячной передачей, начиная с DN 125

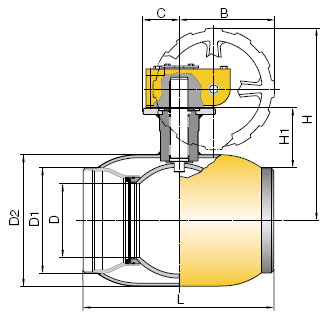

КРАН СВАРНОЙ С ЧЕРВЯЧНОЙ РУЧКОЙ


DN PN НАВАЛ № L D D1 D2 H B С H1 КГ
125 16 28 433 325 100 139,7 177,8 309 145 50 101 18
150 16 28 434 350 125 168,3 219,1 330 145 50 107 23
200 16 28 436 390 150 219,1 273,0 398 196 75 123 46
250 16 28 437 520 200 273,0 355,0 451 236 100 122 87
300 16 28 438 620 250 323,9 406,0 572 280 193 155 193

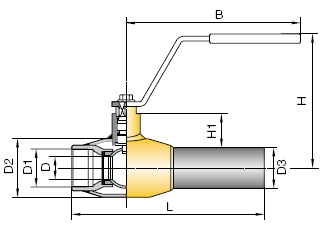

КРАН СВАРНОЙ С ВНУТРЕННЕЙ РЕЗЬБОЙ


DN PN НАВАЛ № L D D1 D2 D3 H B H1 КГ
15 40 280 003 158 10 R 1/2 33,7 21,3 98 145 22 0,5
20 40 280 005 165 15 R 3/4 42,4 26,9 103 145 23 0,6
25 40 280 006 172 20 R 1 28,3 33,7 118 145 34 0,9
32 40 280 007 195 25 R 1 1/4 60,3 42,4 121 145 33 1,2
40 40 280 008 205 32 R 1 1/2 70,0 48,3 120 190 43 1,7
50 40 280 009 240 40 R 2 88,9 60,3 127 190 44 2,3

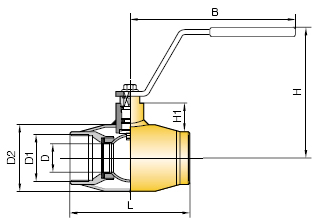

КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ


DN PN НАВАЛ № L D D1 D2 H B H1 КГ
15 40 280 153 85 10 R 1/2 33,7 98 145 22 0,5
20 40 280 115 100 15 R 3/4 42,4 103 145 22 0,5
25 40 280 156 115 20 R 1 48,3 118 145 34 0,7
32 40 280 157 130 25 R 1 1/4 60,3 121 145 33 0,9
40 40 280 158 150 32 R 1 1/2 70,0 120 190 43 1,5
50 40 280 159 180 40 R 2 88,9 127 190 44 2,1

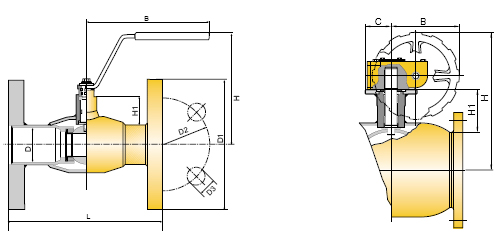

КРАН ФЛАНЦЕВЫЙ С РУЧКОЙ


DN PN НАВАЛ № L D D1 D2 D3 H B H1 КГ
15 40 280 503 130 10 95 65 14 98 145 22 1,9
20 40 280 505 150 15 105 75 14 103 145 23 2,7
25 40 280 506 160 20 115 85 14 118 145 34 3,3
32 40 280 507 190 25 140 100 18 121 145 33 5,0
40 40 280 508 200 32 150 110 18 120 190 43 6,0
50 40 280 509 230 40 165 125 18 127 190 44 7,9
65 16 280 510 270 50 185 145 18 170 280 62 10,0
80 16 280 511 280 65 200 160 18 185 280 68 12,5
100 16 280 512 300 80 220 180 18 210 280 101 18,8
125 16 280 513 325 100 250 210 18 253 400 101 24,3
150 16 280 514 350 125 285 210 22 273 600 107 31,5
200 16 280 516 400 150 310 295 22 300 900 123 55,1
250 16 280 517 530 200 405 355 26 345 1200 122 97,8

Электроприводы можно поставлять с одно- или трехфазным электромотором.




КРАН ФЛАНЦЕВЫЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ


DN PN НАВАЛ № L D D1 D2 D3 H B C H1 КГ
125 16 280 533 325 100 250 210 18 309 145 50 101 29
150 16 280 534 350 125 285 240 00 330 145 50 107 36
200 16 280 536 400 150 340 295 22 398 196 75 123 65
250 16 280 537 530 200 405 355 26 451 236 100 122 113
300 16 280 538 630 250 460 406 26 572 280 193 155 229

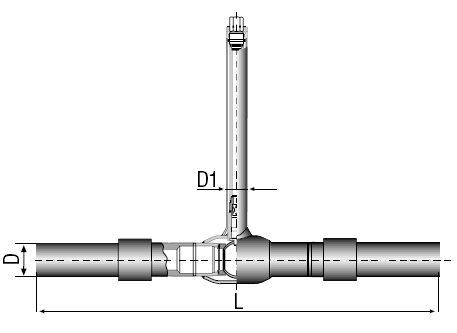

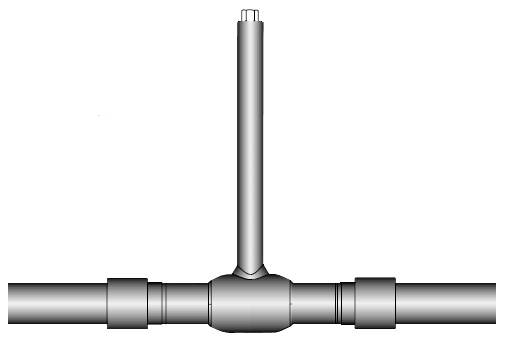

КРАН ДЛЯ ПРИРОДНОГО ГАЗА К ПЛАСТМАССОВОМУ ТРУБОПРОВОДУ


  • защищен от наружной коррозии полиэтиленовым покрытием;
  • подключается к трубопроводу электромуфтовой сваркой или сваркой встык;
  • открывается и закрывается тавровым ключом;
  • категория по давлению PN4 по пластмассовой трубе и PN16/40 по шаровому крану.


ОДОБРЕНИЕ ДЛЯ ПРИМЕНЕНИЯ НА ПРИРОДНОМ ГАЗЕ И СЕРТИФИКАТЫ КАЧЕСТВА

  • по стандарту SFS 3174 (Финляндия);
  • DG-2392 (Дания);
  • G81 - 3623 (Швеция);
  • ISO 9001;
  • ISO 14001;
  • РОСС П.АЯ45 В00635-1421 (Россия);
  • Разрешение Госгортехнадзора России №РРС 02-1541.



ТАБЛИЦА ВЫБОРА ПРИВОДОВ

DN PN Пневматические с пружинным возвратом RC Пневматические 2-функционные RC Электрические Аума Электрические Бернард
10 40 RC210-SR RC210-DA SG03-11 Z3
15 40 RC210-SR RC210-DA SG03-11 Z3
20 40 RC210-SR RC210-DA SG03-11 Z3
25 40 RC220-SR RC210-DA SG03-11 Z3
32 40 RC220-SR RC210-DA SG03-11 Z3
40 40 RC230-SR RC220-DA SG04-11 DA6
50 40 RC230-SR RC220-DA SG04-11 DA6
65 25 RC240-SR RC220-DA SG05-11 DA8
80 25 RC240-SR RC230-DA SG05-11 DA8
100 25 RC250-SR RC240-DA SG07-22 AS18
125 16 RC260-SR RC240-DA SG07-22 AS25
150 16 RC270-SR RC260-DA SG10-45 AS50
200 16 RC270-SR RC260-DA SG012-63 BS100
250 16 RC280-SR RC270-DA SA07.1-GSM100,3/
VZ4.3		 SRA6 RS250
300 16 RC290-SR RC280-DA SA07.5-GSM125,3/
VZ4.3		 SRC RS600

Электроприводы можно поставлять с одно- или трехфазным электромотором, а также во взрывозащищенном исполнении по заказу.
